Трубы в изоляции

Трубы в изоляции

Трубы в изоляции применяют для защиты металла от коррозии, ограничения теплопотерь, предотвращения конденсации, поддержания заданной температуры транспортируемой среды. Конструкция зависит от назначения сети: покрытие подземного водовода отличается от теплозащиты паропровода либо холодильного контура. Поэтому трубы в изоляции подбирают по рабочей среде, температурному режиму, способу прокладки, условиям внешнего воздействия.

В состав изделия входят рабочая труба, один либо несколько защитных материалов, при необходимости наружная оболочка. Дополнительно могут предусматриваться проводники контроля увлажнения, греющий кабель, внутреннее покрытие, усиленная механическая защита. Все эти элементы учитывают при определении габарита, массы, конструкции стыков.

Основные виды труб в изоляции

Трубы разделяют по функции покрытия, его материалу, способу нанесения. Теплоизоляция ограничивает передачу тепла, антикоррозионная система защищает металл от внешней либо внутренней среды. Комбинированное исполнение объединяет несколько задач, но требует проверки совместимости материалов.

В эту группу входят трубы ВУС, УС, включая исполнения на основе полиэтилена, битумных мастик, битумно-полимерных материалов, лент. Сокращения характеризуют принятое обозначение защитной системы, поэтому в спецификации их дополняют нормативным документом, номером конструкции, параметрами контроля. Отдельное слово «ВУС» не определяет точный состав изоляции.

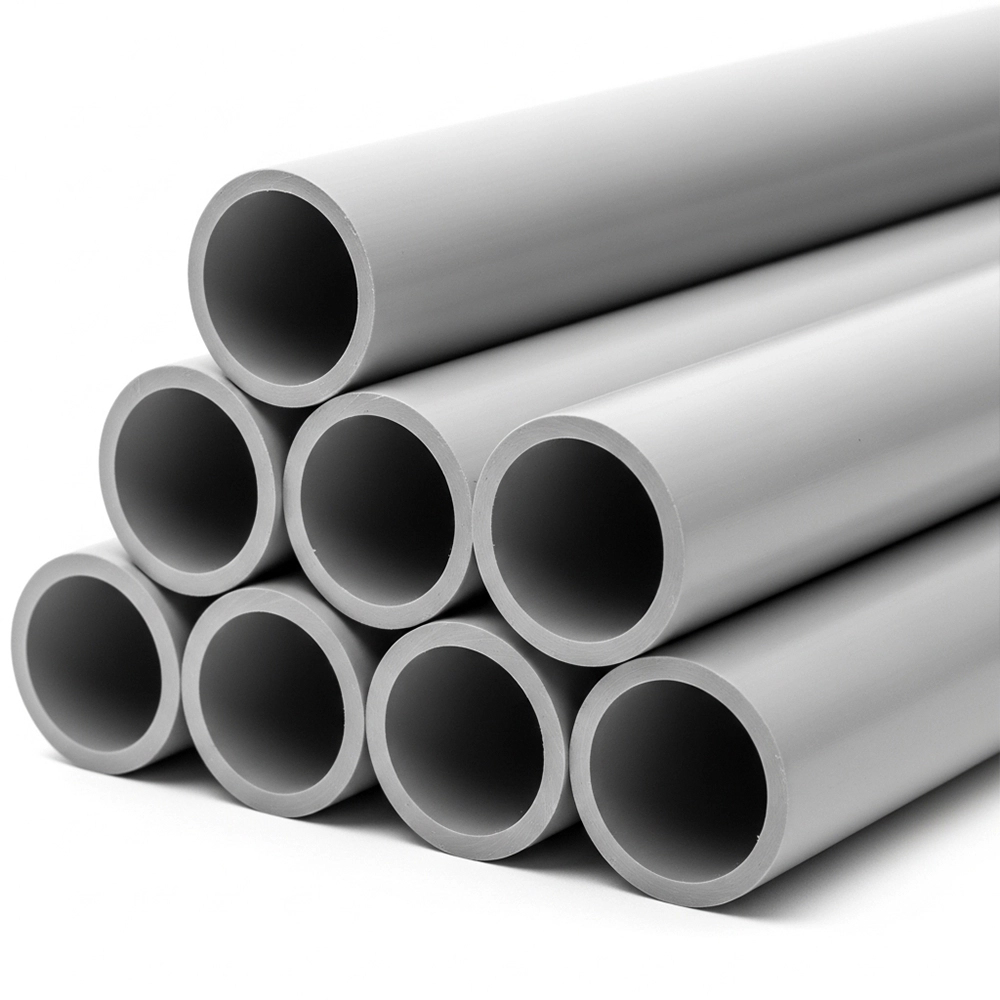

Для специальных задач применяют трубы в аэрогелевой, кальций-силикатной, перлитовой изоляции, вакуумные конструкции, экранно-вакуумную теплозащиту криогенных линий. Встречаются внутренние эмалевые покрытия, полимерная футеровка, резиновые защитные облицовки. Прокат со звукоизоляцией используют на участках, где требуется снизить передачу шума; акустические свойства подтверждают для всей конструкции.

Теплозащита для горячей либо холодной среды

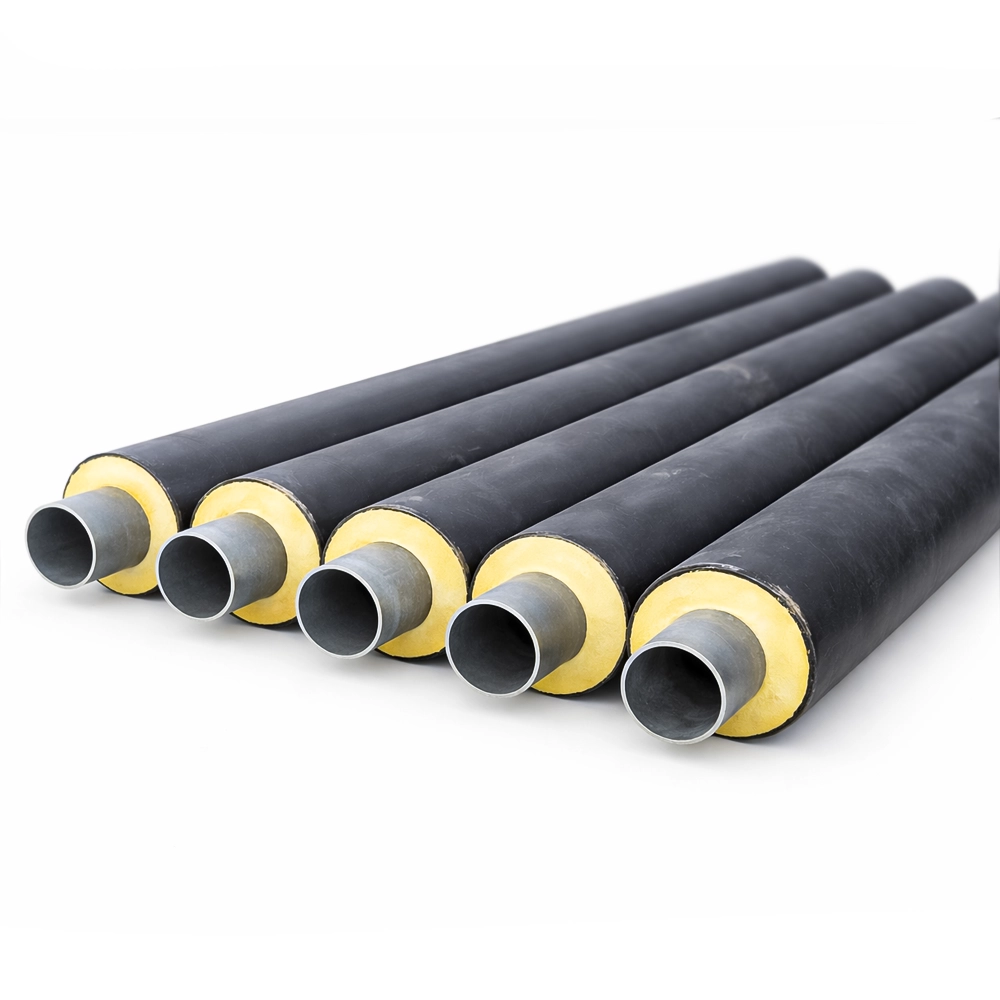

В трубах с ППУ-изоляцией жёсткий пенополиуретан заполняет пространство под наружным кожухом. Для стандартных стальных теплопроводов применяют ГОСТ 30732-2020. Полиэтиленовая оболочка используется в предусмотренных стандартом подземных исполнениях, оцинкованная — для надземной прокладки, проходных каналов, тоннелей.

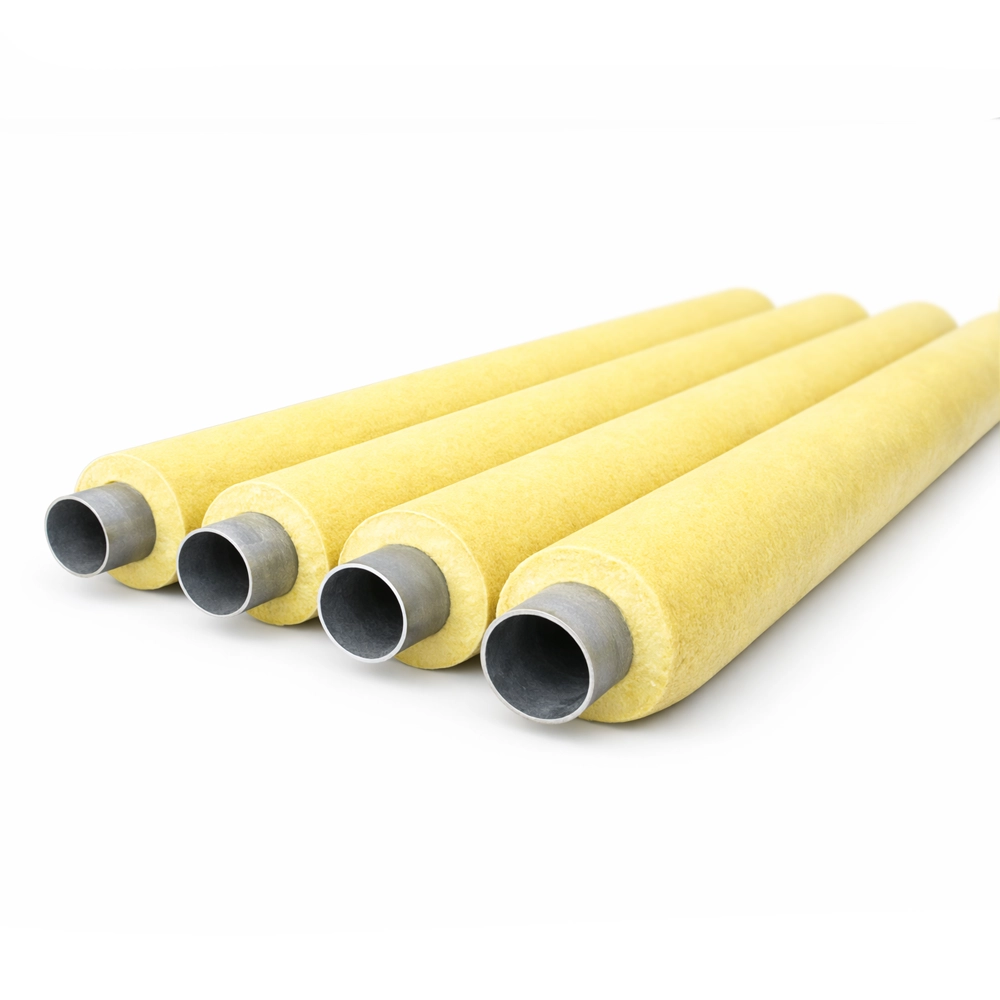

Требования к трубопроводамППМ задаёт ГОСТ Р 56227-2014. Пенополимерминеральный материал содержит полимерную основу с минеральным наполнителем; его структуру рассматривают как самостоятельную конструкцию теплозащиты. Армопенобетонная изоляция относится к другой группе материалов, поэтому переносить на неё характеристики ППУ либо ППМ нельзя.

Минераловатные цилиндры, маты, сегменты применяют для технологических трубопроводов, в том числе при повышенной температуре. Допустимый нагрев задаётся конкретным изделием, связующим, облицовкой. Наружный металлический кожух защищает утеплитель от осадков, повреждений, однако герметичность примыканий должна обеспечиваться конструкцией узла.

Для холодоснабжения значимы паропроницаемость, отсутствие щелей, температура наружной стороны изоляции. Вспененный каучук, вспененный полиэтилен, пеностекло выбирают с учётом режима конкретной линии. Трубы в изоляции от конденсации требуют непрерывного парозащитного контура возле арматуры, опор, разъёмных соединений.

Покрытия для контакта с грунтом

Прокат в антикоррозионной изоляции должны иметь покрытие, совместимое с температурой металла, влажностью грунта, способом укладки. Для подземных стальных сооружений применяют требования ГОСТ 9.602-2016 в пределах его области действия. Проект определяет конструкцию защиты, необходимость электрохимических мер, методы приёмочного контроля.

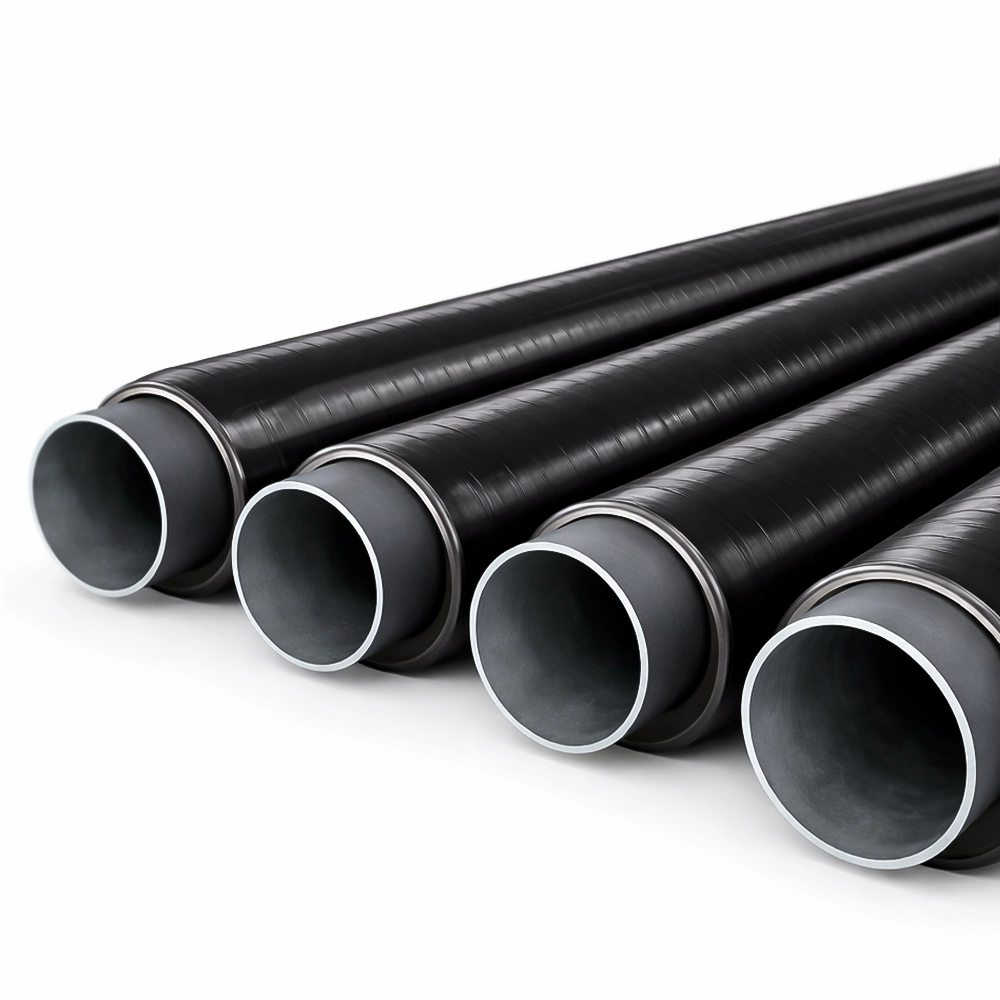

Трёхслойный полиэтиленовый вариант включает грунт, адгезионный подслой, наружный полимер. В двухслойном исполнении состав отличается, поэтому число слоёв фиксируют в обозначении. Трубопроводы в битумно-мастичной, битумно-полимерной изоляции имеют собственные ограничения по температуре, механическим нагрузкам, способу восстановления стыков.

Плотное полиуретановое антикоррозионное покрытие следует отличать от вспененного пенополиуретана. У этих материалов различаются структура, функция, рабочая конструкция. Также оболочка ПЭ поверх ППУ не равнозначна антикоррозионному ПЭ-покрытию, нанесённому непосредственно на сталь через предусмотренные подслои.

Комбинированные исполнения

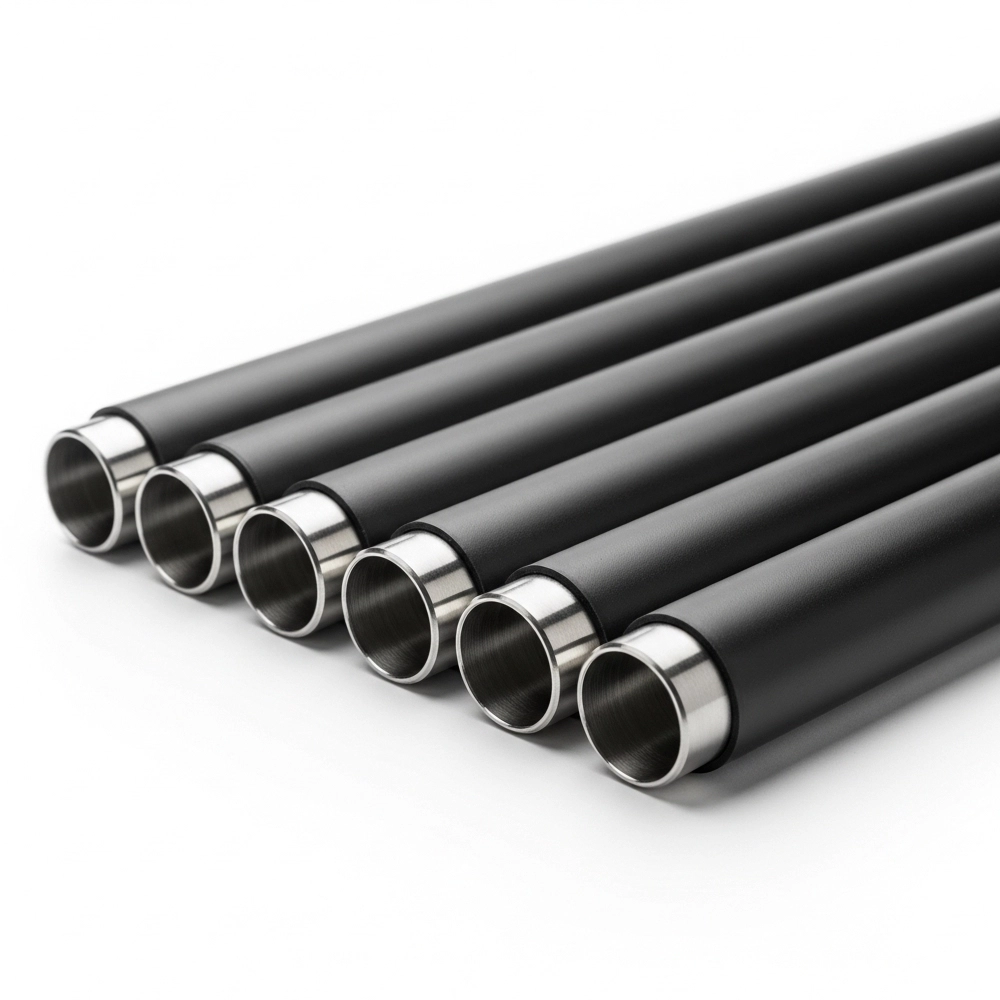

Трубопроводыв изоляции могут одновременно иметь внутреннее ЦПП, наружную антикоррозионную защиту, теплоизоляционный контур. Для ППУ применяются также специальные оболочки из стали, металлополимера, стеклопластика по документации выбранной системы. Взаимную адгезию, температурную совместимость, передачу нагрузок проверяют для полного состава изделия.

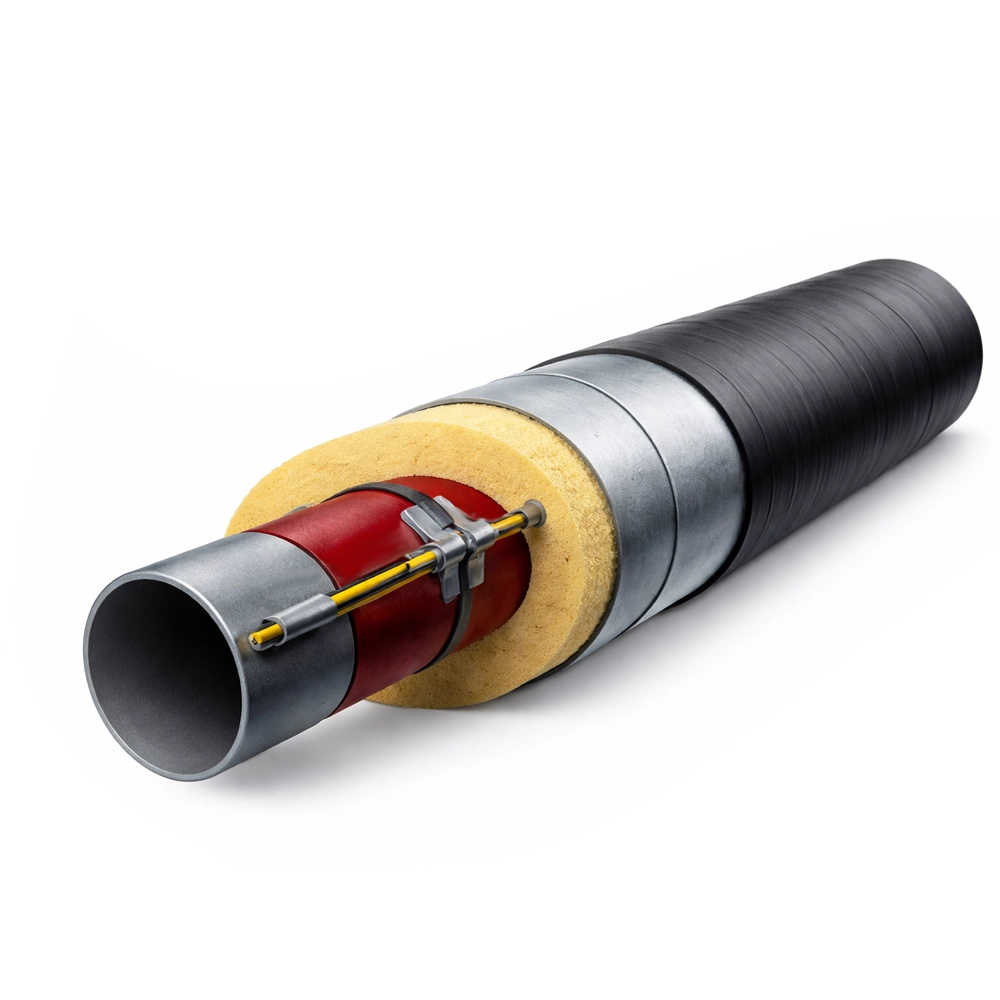

ППУ с греющим кабелем дополнительно компенсируют теплопотери. Нагреватель располагают снаружи рабочей трубы либо в специально предусмотренном канале. Проводники оперативного дистанционного контроля выполняют измерительную задачу, поэтому наличие ОДК не означает наличие электрообогрева.

На подводных переходах встречаются трубы с бетонным утяжеляющим покрытием. Обетонирование обеспечивает балластировку, дополнительную механическую защиту, но не заменяет антикоррозионную систему. При необходимости утепления тепловое сопротивление задают отдельным материалом.

Наружный габарит после изоляции

Для круглой рабочей трубы с равномерной теплозащитой наружный размер можно предварительно определить как Dн = D + 2×δ + 2×s. Здесь Dн — наружный диаметр готового изделия, мм; D — наружный диаметр металла, мм; δ — радиальный размер теплоизоляции, мм; s — стенка защитного кожуха, мм. Формула предполагает концентричное расположение компонентов.

Например, для D=219 мм, δ=50 мм, s=1 мм получается Dн=321 мм. Это геометрический пример, а не обозначение стандартного исполнения. Для заводских труб в изоляции наружный размер принимают по чертежу с учётом допусков, конструкции стыковых муфт, выступающих элементов.

Общая погонная масса выражается как mΣ = mтр + mиз + mоб + mд, где все слагаемые приведены в кг/м. Здесь mтр — масса рабочей трубы, mиз — изоляции, mоб — оболочки, mд — дополнительных элементов. При расчёте нагрузки на опоры к массе конструкции добавляют транспортируемую среду, прочие предусмотренные нагрузки.

Исходные данные для выбора

Чтобы подобрать трубы в изоляции, исходное задание должно описывать режим работы всей линии. В него включают:

• транспортируемую среду, рабочее давление, температурный график;
• наружный размер рабочей трубы, стенку, марку металла;
• подземную, надземную, канальную либо специальную прокладку;
• температуру окружающей среды, условия увлажнения, свойства грунта;
• вид защиты, наружный габарит, состав оболочки;
• требования к стыкам, опорам, контролю состояния, электрообогреву.

Трубы в изоляции комплектуют совместимыми отводами, переходами, тройниками, элементами примыканий. На стыках восстанавливают назначенную последовательность защитных материалов, обеспечивают герметичность наружного контура. Даже при качественном прямом участке незакрытая зона возле арматуры способна стать местом коррозии, увлажнения либо интенсивной потери тепла.

FAQ

В чём отличие ППУ от ВУС

ППУ образует теплозащитный объём вокруг рабочей трубы. ВУС используется как обозначение антикоррозионного исполнения, точный состав которого требуется уточнять. При необходимости обе задачи объединяют в согласованной конструкции трубопровода.

Защитит ли утепление неподвижную воду от замерзания

Трубы в изоляции остывают медленнее, однако теплоизоляция не создаёт тепло. При длительном отсутствии расхода температура среды приближается к окружающей. Возможность сохранения положительной температуры проверяют расчётом, при необходимости предусматривают обогрев либо технологические меры.

Как определить нужный вид изоляции для реконструкции

Сначала устанавливают фактические размеры, рабочий режим, причины повреждения прежней конструкции. Затем проверяют совместимость нового решения с существующими стыками, опорами, арматурой. Выбор трубпо одному наружному диаметру не учитывает тепловое сопротивление, коррозионную защиту, монтажные ограничения.
