Труба нержавеющая круглая

Труба нержавеющая круглая

Промышленный металлопрокат цилиндрической геометрии выступает базовым конструкционным материалом для ответственных инженерных коммуникаций. Данная продукция характеризуется безупречной гидродинамикой, наименьшим гидравлическим сопротивлением, равномерным распределением радиальных нагрузок. На объектах химической переработки, нефтегазового комплекса, энергетики востребована надежная труба. Коррозионностойкий сплав (inox) исключает окисление стенок при контакте с агрессивными теплоносителями. Современная нержавеющая металлопродукция гарантирует абсолютную герметичность магистралей высокого давления. Классическая круглая форма сечения обеспечивает оптимальную пропускную способность, снижает металлоемкость трассы, облегчает нанесение наружной теплоизоляции.

Характеристики

Геометрические параметры металлоизделий регламентируются государственными стандартами. Первичным ориентиром выступает наружный Ø, определяющий габариты монтажных узлов. В проектной документации фиксируется наружный диаметр. Соотношение внешнего размера к толщине стенки классифицирует сортамент на тонкостенные, толстостенные варианты.

Масса одного погонного метра вычисляется по формуле:

m₁ = (π/4)х(D² − d²)х10⁻⁶хρ

В данном соотношении D обозначает наружный диаметр, d выражает внутренний проход, величина ρ задает плотность сплава (для аустенитных сталей принимается значение 7900–8000 кг/м³). Совокупный вес партии определяется выражением m = m₁ х L, где переменная L обозначает общую длину поставки.

Толщина стенки рассчитывается исходя из проектного давления по формуле Барлоу с учетом предела текучести стали, коэффициента запаса прочности. Стойкость к коррозии обеспечивается легирующими компонентами, формирующими пассивную оксидную пленку. Заводская круглая заготовка выпускается мерной, немерной длины от 1,5 до 12 метров.

Спецификация сплавов

Выбор марки (stainless steel) определяет термическую стойкость, свариваемость, сопротивляемость межкристаллитному разрушению:

• 12Х18Н10Т — аустенитный жаропрочный сплав с титановой стабилизацией, сохраняющий вязкость при температурах от -196°C до +600°C.

• 12Х18Н9 — базовый высоколегированный состав без титана для нейтральных водных растворов, слабоагрессивных химических сред.

• AISI 304 — универсальная хромоникелевая сталь с высокой пластичностью, востребованная пищевым сектором, фармацевтикой.

• AISI 321 — импортный коррозионностойкий аналог с добавлением титана для теплообменных контуров, выхлопных трактов.

• AISI 430 — безникелевая ферритная марка, демонстрирующая устойчивость к сернистым газам при повышенных температурах.

• AISI 201 — хромомарганцевый экономный сплав для сухих складских помещений, ненагруженных металлоконструкций.

Классификация разновидностей сортамента

В промышленности востребованы различные модификации проката, адаптированные под технологические условия эксплуатации.

Базовая труба нержавеющая изготавливается бесшовным либо электросварным методом. Бесшовные гильзы не имеют продольного шва, что обеспечивает стабильность структуры при циклических гидравлических ударах. Сварные изделия производятся формовкой ленты с последующей TIG-сваркой, калибровкой.

Для объектов с зарубежным инжинирингом поставляется труба нержавеющая ASTM, сертифицированная по стандартам A312, A213, A269. Данный импортный прокат выпускается с дюймовыми внешними габаритами, проходит расширенный комплекс ультразвукового контроля.

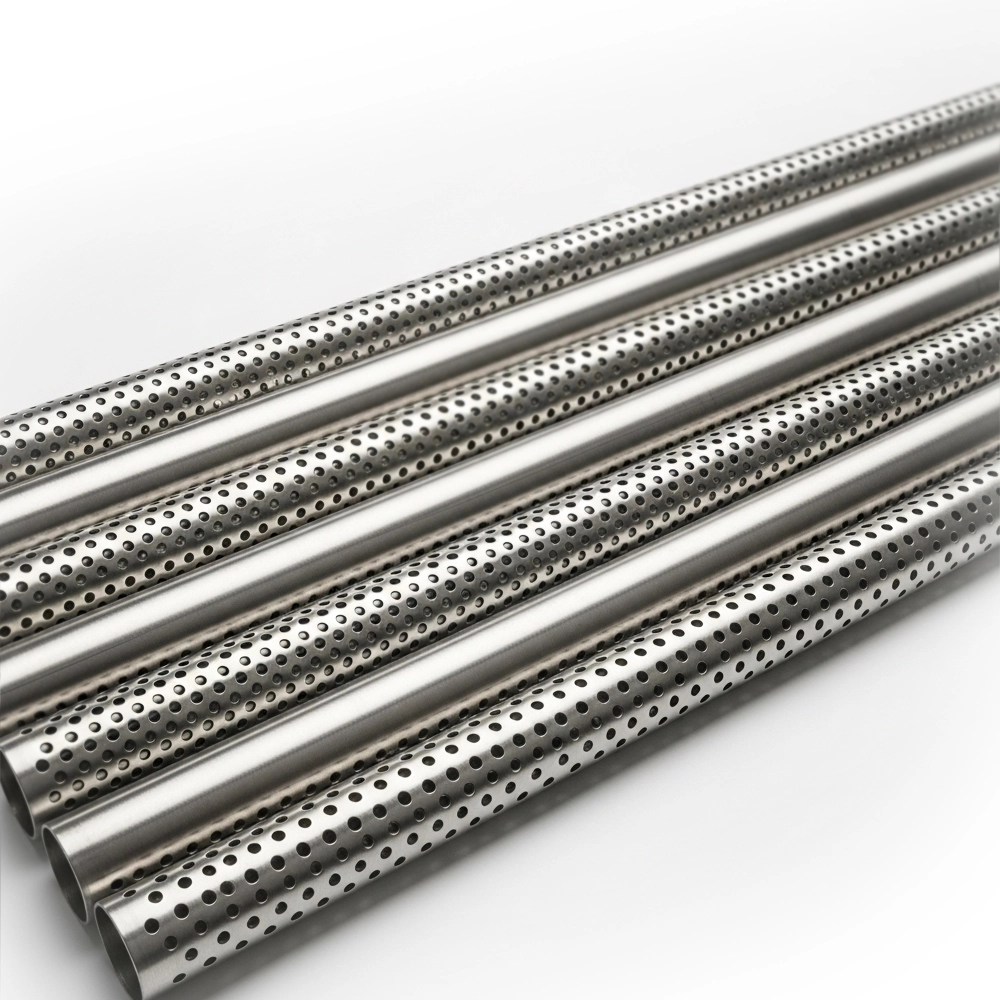

Для фильтрационных систем, сепараторов, глушителей используется труба перфорированная нержавеющая. Равномерное расположение круглых либо щелевых отверстий обеспечивает дренаж, шумопоглощение, распределение потоков без потери жесткости каркаса.

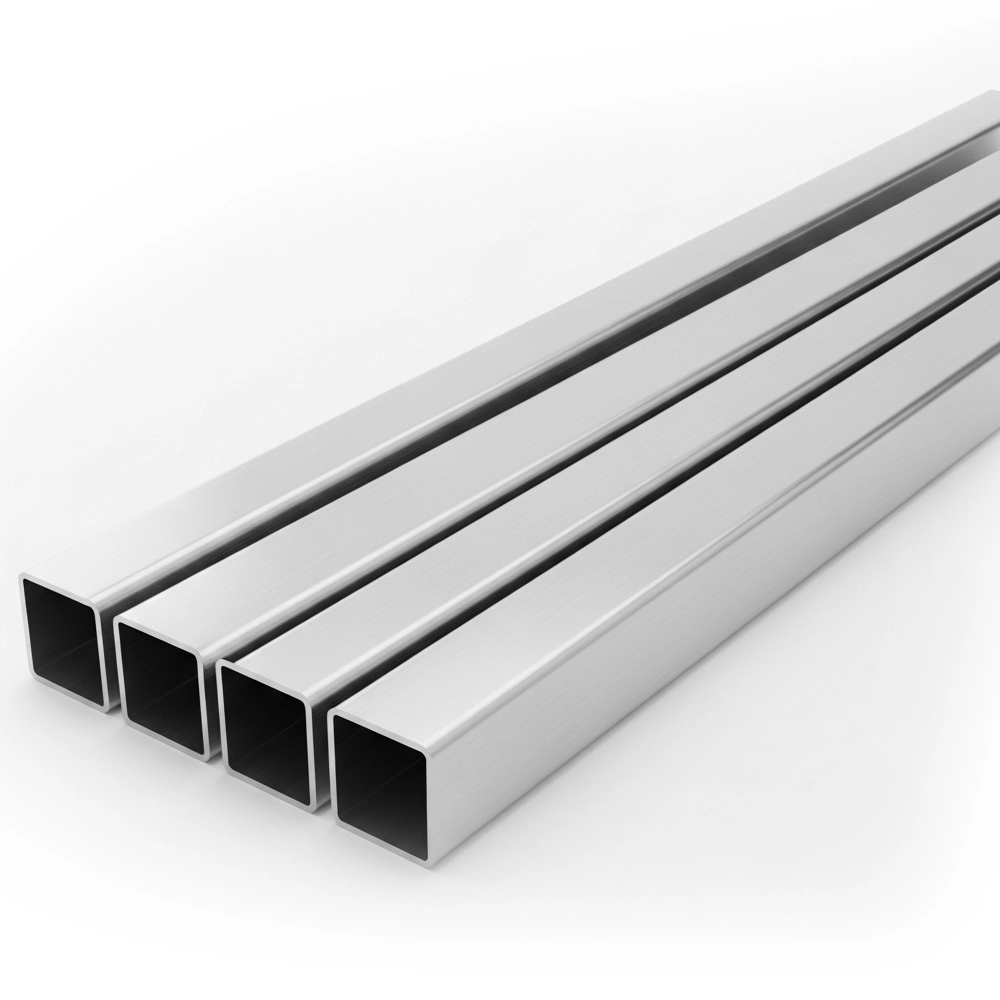

В несущих конструкциях, рамных каркасах технологических установок находит применение труба профильная нержавеющая квадратного либо прямоугольного сечения. В отличие от профильного проката, именно круглая геометрия остается безальтернативным решением для транспортировки сред под высоким давлением.

Для подключения приборов КИПиА, датчиков давления, хроматографических линий применяется трубка капиллярная нержавеющая. Особомалый диаметр от 0,3 до 5 мм при толщине стенки от 0,1 мм гарантирует прецизионную подачу реагентов, газов.

Для подвижных компенсационных узлов, подвода теплоносителя к вибрирующим агрегатам используется гофрированная нержавеющая труба. Гибкий сильфонный профиль выдерживает многократные изгибы без образования микротрещин.

В системах отвода высокотемпературных газов, дымоудаления котельных применяются сэндвич-трубы нержавеющие. Двухконтурная конструкция с базальтовым утеплителем между внешней и внутренней обечайкой исключает выпадение кислотного конденсата.

Качественная круглая продукция сохраняет форму при предельных механических нагрузках.

Технология изготовления

Современные металлургические заводы реализуют полный цикл переделов. Названия процессов изготовления охватывают горячую прошивку слитка, холодное волочение, роликовую прокатку, сварку штрипса.

Горячекатаная труба формируется путем нагрева заготовки до температуры 1200°C с последующей прошивкой на косовалковом стане. Полученная толстостенная гильза раскатывается на непрерывном стане до заданного наружного диаметра.

Холоднодеформированная круглая продукция проходит многократное волочение через твердосплавные матрицы. Технология обеспечивает минимальные допуски по толщине стенки, шероховатость внутренней поверхности Ra менее 0,4 мкм. Обязательным этапом выступает светлый вакуумный отжиг при температуре 1050°C с быстрым охлаждением ради предотвращения выделения карбидов хрома.

Готовая нержавеющая металлопродукция подвергается травлению, пассивации в растворах азотной кислоты. Завершающий контроль качества включает вихретоковую дефектоскопию, ультразвуковой анализ сплошности, гидроиспытания давлением до 30 МПа. Каждая выпущенная труба маркируется несмываемым клеймом с указанием плавки, марки сплава, стандарта.

Область применения

Универсальная круглая форма востребована во всех отраслях тяжелой, перерабатывающей промышленности.

В пищевой индустрии гигиеническая нержавеющая трасса исключает размножение бактерий, застойные зоны при перекачке молочных продуктов, соков, напитков. В химическом секторе коррозионностойкий металл работает в контакте с минеральными кислотами, щелочными растворами. В энергетическом машиностроении жаропрочная круглая заготовка служит основой пароперегревателей, змеевиков котлов высокого давления.

Надежная труба гарантирует безаварийную эксплуатацию промышленных эстакад. Высоколегированная нержавеющая сталь исключает простои технологических линий.

FAQ

Определение оптимальных марок для агрессивных сред

Для солевых растворов, хлоридных соединений, кислот рекомендуется титаносодержащий аустенит 12Х18Н10Т либо зарубежный аналог AISI 321. Для нейтральных водных сред, слабоагрессивных реагентов достаточна стандартная марка AISI 304. Правильно подобранная круглая деталь служит десятилетиями без признаков питтинговой коррозии.

Подбор геометрических габаритов для напорных сетей

Толщина стенки, внешний диаметр рассчитываются по нормативному объемному расходу транспортируемой среды, допустимой скорости потока. На участках с повышенной вибрацией устанавливается толстостенная труба. Точная круглая геометрия обеспечивает надежную посадку фланцевых, обжимных фитингов.

Предельные эксплуатационные нагрузки на металлопрокат

Максимальное рабочее давление определяется маркой стали, рабочей температурой, коэффициентом прочности шва. Качественная цельнотянутая нержавеющая магистраль выдерживает сотни атмосфер. Прочная круглая гильза сохраняет герметичность при гидроударах. Сертифицированная труба обеспечивает безопасность производственного комплекса.
