Алюминиевая труба

Алюминиевая труба — полый прокат из алюминия либо его сплавов, применяемый там, где требуется малая масса, коррозионная стойкость, технологичность обработки, аккуратная поверхность. По сравнению со стальной трубой алюминиевый вариант заметно легче при сопоставимой геометрии, поэтому подходит для каркасов, кожухов, транспортных конструкций, вентиляционных систем, приборостроения, декоративных элементов. Рабочие свойства определяются не только размером, но также сплавом, состоянием поставки, способом изготовления, термообработкой.

Геометрия, типы сечения, основные параметры

Для круглой трубы основными параметрами служат наружный диаметр D, толщина стенки t, внутренний диаметр d, длина L. Внутренний диаметр рассчитывается по формуле d = D − 2хt. Чем больше t при неизменном D, тем выше жёсткость стенки, масса погонного метра, устойчивость к локальному продавливанию; свободный проход при этом уменьшается.

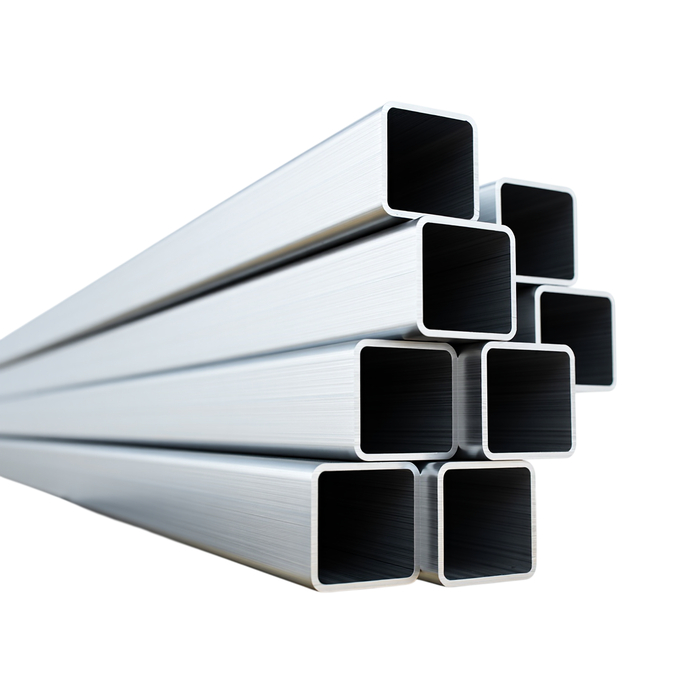

Кроме круглого исполнения применяются квадратные, прямоугольные, овальные, специальные профильные трубы. Для профиля вместо одного диаметра используют высоту H, ширину B, стенку t, радиусы углов. Несущую способность таких сечений оценивают через площадь металла A, моменты инерции Ix, Iy, моменты сопротивления Wx, Wy.

Масса погонного метра

Для круглой алюминиевой трубы теоретическая масса определяется по геометрии полого цилиндра:

m₁ = (π/4)х(D² − d²)х10⁻⁶хρ

где m₁ — масса одного метра, кг/м; D — наружный диаметр, мм; d — внутренний диаметр, мм; ρ — плотность сплава, кг/м³.

Для предварительных расчётов часто принимают ρ≈2700 кг/м³. Реальное значение зависит от химического состава сплава. Масса партии рассчитывается формулой m = m₁хL, где L — суммарная длина труб, м.

Значения в таблице являются расчётными. Фактическая масса зависит от допуска наружного размера, стенки, плотности конкретного сплава, состояния поверхности.

Сплавы алюминия для труб

Алюминиевая труба подбирается по требуемой прочности, свариваемости, коррозионной стойкости, способности к гибке, условиям эксплуатации. АД31 применяют для конструкционных, архитектурных, декоративных решений, где важны хорошая формуемость, качественная поверхность, пригодность к анодированию. АМг2, АМг3, АМг5 выбирают для сварных конструкций, транспорта, оборудования, влажных сред благодаря сочетанию прочности, пластичности, коррозионной стойкости.

Д16 относится к высокопрочным деформируемым сплавам. Такой материал рационален для нагруженных деталей, однако технология сварки, гибки, термообработки требует отдельного согласования. Для зарубежных обозначений встречаются 6060, 6061, 6063, 6082, 5083; прямую взаимозаменяемость с российскими марками следует проверять по химическому составу, механическим свойствам, состоянию материала.

Способ изготовления

Прессование

Большая часть алюминиевых труб сложного либо стандартного сечения производится прессованием. Нагретая заготовка продавливается через матрицу, после чего профиль охлаждается, правится, режется. Для термоупрочняемых сплавов далее применяется закалка, естественное либо искусственное старение по требуемому состоянию.

Холодная деформация

Тянутые трубы получают дополнительной холодной деформацией через волоку либо оправку. Такой способ позволяет уменьшить допуски по диаметру, стенке, овальности, улучшить чистоту поверхности, получить более точную геометрию. Для тонкостенных изделий важны отсутствие складок, трещин, чрезмерной разнотолщинности.

Сварное исполнение

Сварные варианты получают из листовой либо ленточной заготовки с последующим формованием. Для алюминиевых сплавов применяются процессы сварки в защитной газовой среде. Свариваемость сильно зависит от марки: магниевые сплавы обычно технологичнее в сварных конструкциях, высокопрочные термоупрочняемые марки требуют более строгого режима.

Состояние материала, прочность, пластичность

Одинаковый сплав может заметно различаться по свойствам в зависимости от состояния поставки. Мягкое либо отожжённое состояние лучше подходит для глубокой деформации, гибки, развальцовки. Нагартованное либо термоупрочнённое состояние повышает прочность, однако уменьшает запас пластичности.

При выборе трубы под изгиб учитывают отношение D/t, минимальный радиус гибки, состояние материала, наличие оправки. Чем тоньше стенка относительно диаметра, тем выше риск овальности, складок на внутренней стороне радиуса, локального утонения на наружной стороне.

Поверхность, анодирование, защитная обработка

Естественная оксидная плёнка повышает коррозионную стойкость алюминия в обычной атмосфере. Для декоративных либо более требовательных условий применяют анодирование, порошковую окраску, лакокрасочные системы, химическую подготовку поверхности. Анодированный слой дополнительно повышает стойкость к истиранию, стабилизирует внешний вид, позволяет получать декоративные оттенки.

Перед окраской поверхность очищают, обезжиривают, подвергают предусмотренной технологией подготовке. Контакт алюминия с медью, углеродистой сталью, другими металлами во влажной среде оценивают с точки зрения гальванической коррозии. В таких соединениях применяют изолирующие прокладки, покрытия либо другие проектные меры.

Где применяется алюминиевая труба

Алюминиевый трубный прокат востребован там, где уменьшение массы конструкции даёт практическое преимущество:

• каркасы оборудования, стойки, рамы, ограждения;

• автомобильные, железнодорожные, судовые конструкции;

• вентиляционные каналы, теплообменные элементы, корпуса;

• мебель, торговое оборудование, интерьерные конструкции;

• приборостроение, электротехнические узлы, защитные кожухи;

• трубопроводные элементы для совместимых сред при подтверждённой расчётом пригодности сплава.

Для напорных систем недостаточно выбрать только наружный диаметр, стенку. Рабочее давление зависит от сплава, состояния материала, температуры, типа трубы, качества шва, коэффициентов запаса, соединительной арматуры. Расчёт выполняется по нормативам конкретной системы.

Резка, гибка, сварка, сборка

Алюминиевую трубу режут дисковым, ленточнопильным, абразивным либо лазерным оборудованием с режимом, подходящим для выбранного сплава. После резки удаляют заусенцы, контролируют перпендикулярность торца, отсутствие замятия тонкой стенки. При гибке применяют оправки, роликовые либо дорновые трубогибы, если геометрия требует сохранения круглого прохода.

При сварке важна предварительная очистка оксидной плёнки, обезжиривание, корректный присадочный материал, защита зоны расплава газом. После сварки учитывают локальное изменение прочности в зоне термического влияния, особенно для термоупрочняемых сплавов.

FAQ

Какой алюминиевый сплав лучше выбрать для трубы?

Выбор зависит от нагрузки, среды, технологии последующей обработки. АД31 подходит для лёгких конструкций, декоративных элементов, профилей с качественной поверхностью. АМг2-АМг5 рациональны для сварных конструкций, влажной атмосферы, транспортного оборудования. Д16 применяют там, где требуется повышенная прочность, но технология соединения должна учитывать особенности высокопрочного сплава.

Как рассчитать массу алюминиевой трубы?

Для круглого сечения сначала определяют внутренний диаметр: d = D − 2хt. Затем используют формулу m₁ = (π/4)х(D² − d²)х10⁻⁶хρ. Для предварительной оценки можно принять плотность ρ≈2700 кг/м³. Общая масса определяется как m = m₁хL.

Можно ли использовать алюминиевую трубу вместо стальной?

Да, если расчёт подтверждает достаточную прочность, жёсткость, стойкость соединений, совместимость со средой. Алюминий значительно легче стали, хорошо сопротивляется атмосферной коррозии, легко обрабатывается. Одновременно его модуль упругости ниже, поэтому при одинаковой геометрии прогиб обычно будет больше. Простая замена без пересчёта сечения для несущей конструкции нежелательна.
